| مكان المنشأ: | دونغقوان الصين |
|---|---|
| اسم العلامة التجارية: | LionRock |
| رقم الموديل: | هيكل دعم سبائك الألومنيوم الكهروضوئية (الأرضي) |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | negotiate |
| تفاصيل التغليف: | تعبئة التصدير |
| وقت التسليم: | تفاوض |
| شروط الدفع: | TT |
| مادة: | AL | زاوية اختيارية: | 22º / 32º |
|---|---|---|---|
| مقاومة الرياح القصوى: | 40 م / ث (144 كم / ساعة ، 3 ثوان عاصفة) | نوع الألواح الكهروضوئية المدعومة: | 300 واط |
| المسافة الجذرية للوحدة الأساسية: | 1900 × 5000 مم ، (20 قطعة) | أقصى ارتفاع: | 4.5 م |
| تسليط الضوء: | حلول الطاقة الشمسية 300Wp,حلول الطاقة الشمسية 4.5m,هيكل دعم الألواح الشمسية السبائكية |
||

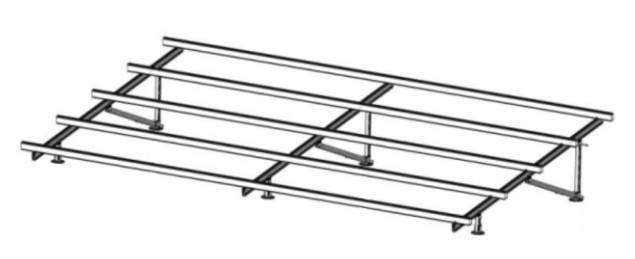

هيكل دعم سبائك الألومنيوم الكهروضوئية (الأرضي)
مقدمة
يستخدم هيكل دعم سبائك الألومنيوم الكهروضوئية لتثبيت الألواح الكهروضوئية بقدرة 300 وات ، وهو يدعم التركيب المرن متعدد الزوايا وفقًا لزاوية الإشعاع الشمسي الفعلية.
- توسع مرن
المواصفات
|
مادة
|
ال
|
|
زاوية اختيارية
|
5º ~ 60 درجة
|
|
أقصى مقاومة للرياح
|
40 م / ث (144 كم / ساعة ، 3 ثوان عاصفة)
|
|
نوع الألواح الكهروضوئية المدعومة
|
300 واط
|
|
المسافة الجذرية للوحدة الأساسية
|
1900 × 5000 مم ، (20 قطعة)
|
|
زاوية مثبتة
|
الجبهة ايف
الطول L1
(مم)
|
أعمدة
المسافة L2
(مم)
|
خلف ايف
الطول L3
(مم)
|
مائل قصير
طول العمود L4
(مم)
|
مائل طويل
طول العمود L5
(مم)
|
انخفاض ايف
ارتفاع H1
(مم)
|
قطب منخفض
ارتفاع H2
(مم)
|
ارتفاع القطب
ارتفاع H3
(مم)
|
ارتفاع ايف
ارتفاع H4
(مم)
|
|
22º
|
550
|
1900 | 516 | 2688 | 2751 | 2000 |
2188
|
3013
|
3200 |
|
32º
|
440 | 870 | 400 | 2940 | 3020 | 2000 |
2280
|
3440
|
3700
|
