| مكان المنشأ: | دونغقوان الصين |
|---|---|
| اسم العلامة التجارية: | LionRock |
| رقم الموديل: | TEP 400H2 / 48 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | negotiate |
| تفاصيل التغليف: | تعبئة التصدير |
| وقت التسليم: | تفاوض |
| شروط الدفع: | TT |
| البعد: | 483 مم × 400 مم × 400 مم | وزن: | 50 كجم |
|---|---|---|---|
| وضع التثبيت: | في رف مقاس 19 بوصة | مدخلات التيار المتردد: | <i>200-240 / 346-415Vac, three-phase, 50/60Hz, Max.</i> <b>200-240 / 346-415Vac ، ثلاث مراحل ، 50 / |
| إدخال DC1: | -40Vdc إلى -60Vdc ، كحد أقصى. 200 أ | مدخلات الطاقة الشمسية: | <i>100Vdc to 430Vdc, Max.</i> <b>100Vdc إلى 430Vdc ، كحد أقصى.</b> <i>15Ax4</i> <b>15Ax4</b> |
| تسليط الضوء: | 200Vac تبديل التيار الكهربائي,415Vac تبديل التيار الكهربائي,HFSM تبديل وضع امدادات الطاقة |
||
عالمي تحويل التيار الكهربائي وضع تبديل التيار الكهربائي
مقدمة

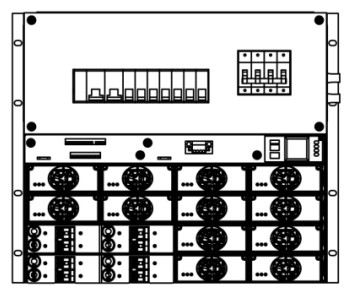

TEP 400H2 / 48 هي وحدة توزيع DC والتي تستخدم لسيناريوهات الطاقة الشمسية / الديزل / الشبكة الهجينة.يحتوي على ما يصل إلى 8 قطع من وحدات HFSM ، و 4 قطع من الوحدات الشمسية ، ووحدة تحكم لوحة توزيع الطاقة DC SC501 وما إلى ذلك. وتتمثل الوظيفة في تجميع مدخلات الطاقة المتعددة من الطاقة الشمسية ، والديزل ، والشبكة ، وتحويلها إلى خرج DC للأحمال.
سمات
-تتميز تقنية PFC بالنظام بكفاءة عالية ، والطاقة ، وما يصل إلى 0.99 عامل طاقة
- يدعم التبديل السريع لوحدات HFSM و MPPT
- يمكن إجبارها على التشغيل بالضغط على مفتاح البطارية عندما تعمل البطارية فقط
- يكتشف إشارات BLVD و LLVD ويكتشف إشارات البطارية وفصل حلقة التحميل
- SPD متكامل لتوفير حماية موثوقة لمنافذ الطاقة والمراقبة والاتصالات
- يكتشف الإشارات الحالية للبطاريات والأحمال ومدخلات الطاقة الأخرى
- تتيح مراقبة البطاريات وإدارتها صيانة البطاريات الاحتياطية جيدًا
- أولوية الإدارة: الطاقة الشمسية> الشبكة> البطارية> DG
التطبيقات
- شبكة الألياف الضوئية
- شبكة الوصول
- معدات الإرسال
- الاتصالات المتنقلة
- محطة أرضية للاتصالات عبر الأقمار الصناعية
سيناريوهات
- نظام هجين شمسي / ديزل / شبكي
المواصفات العامة
| نظام | الأبعاد (العرض × العمق × الارتفاع) | 483 مم × 400 مم × 400 مم |
| وزن | 50 كجم | |
| وضع التثبيت | في رف مقاس 19 بوصة | |
| وضع الكابلات | من أعلى اليمين واليسار | |
| نمط الصيانة | من الأمام | |
| إدخال | مدخلات التيار المتردد | 200-240 / 346-415Vac ، ثلاث مراحل ، 50 / 60Hz ، كحد أقصى.35 أ |
| إدخال DC1 | -40Vdc إلى -60Vdc ، كحد أقصى.200 أ | |
| مدخلات الطاقة الشمسية | 100Vdc إلى 430Vdc ، كحد أقصى.15Ax4 | |
| انتاج | | الجهد االكهربى | -42Vdc إلى -58Vdc (نموذجي: -48Vdc) |
| الاهلية | المعدل الأقصى.400 أ | |
| سولار ماكس.100A (اختياري: 200A) | ||
| توزيع الإخراج | فرع البطارية | 2x200A قواطع |
| فرع LLVD | 2x80A MCB ، 2x63A MCB | |
| فرع بوليفارد | 1x63A MCB ، 4x32A MCB ، 1x16A MBC | |
| حماية الطفرة | مدخلات التيار المتردد | 40 كيلو أمبير (8/20 µs) |
| خرج DC | 20 كيلو أمبير (8/20 µs) | |
| بيئة | درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية (الحمل يحتاج إلى خفض إلى 80٪ عند + 45 درجة مئوية إلى +65 درجة مئوية ، يمكن أن يبدأ النظام من -40 درجة مئوية إلى -33 درجة مئوية دون ضرر) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +70 درجة مئوية | |
| الرطوبة النسبية للتشغيل | 5٪ إلى 95٪ (بدون تكاثف) | |
| ارتفاع | 0 إلى 2000 م (1 درجة مئوية لكل 200 م درجة حرارة تنخفض من 2000 إلى 4000 م) |
ملاحظة: MPPT: أقصى تتبع باور بوينت ؛HFSM: وحدة تبديل التردد العالي
