| مكان المنشأ: | دونغقوان الصين |
|---|---|
| اسم العلامة التجارية: | LionRock |
| رقم الموديل: | TEP 200H1 / 48 |
| الحد الأدنى لكمية: | تفاوض |
| الأسعار: | negotiate |
| تفاصيل التغليف: | تعبئة التصدير |
| وقت التسليم: | تفاوض |
| شروط الدفع: | TT |
| البعد: | 483 مم × 400 مم × 312 مم | وزن: | 28 كجم |
|---|---|---|---|
| وضع التثبيت: | في رف مقاس 19 بوصة | مدخلات التيار المتردد: | <i>200-277/346-480 Vac, three-phase, 50/60 Hz, Max.</i> <b>200-277 / 346-480 فولت تيار متردد ، ثلاث |
| إدخال DC1: | <i>-40 Vdc to -60 Vdc, Max.</i> <b>-40 Vdc إلى -60 Vdc ، كحد أقصى.</b> <i>200 A</i> <b>200 أ</b> | مدخلات الطاقة الشمسية: | <i>100 Vdc -430 Vdc, Max.</i> <b>100 فولت تيار مستمر -430 فولت تيار مستمر ، كحد أقصى.</b> <i>15Ax2</ |
| تسليط الضوء: | مزود الطاقة بوضع التبديل المضمن 200A,مزود طاقة وضع التبديل المضمن 5 فولت,مزود طاقة وضع التبديل المضمن بجهد 12 فولت |
||
وحدة إمداد الطاقة بوضع التبديل المضمن 28 كجم 200A Smps 5v 12v 24v
مقدمة

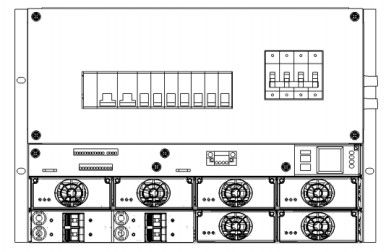

TEP 200H1 / 48 هي وحدة توزيع تعمل بالتيار المستمر والتي تُستخدم لسيناريوهات الطاقة الشمسية / الديزل / الشبكة الهجينة.تحتوي على ما يصل إلى 4 قطع من وحدات HFSM ، وقطعتين من الوحدات الشمسية ، ووحدة تحكم لوحة توزيع الطاقة DC SC501 وما إلى ذلك. وتتمثل الوظيفة في تجميع مدخلات الطاقة المتعددة من الطاقة الشمسية ، والديزل ، والشبكة ، وتحويلها إلى خرج DC للأحمال.
سمات
- تتميز تقنية PFC بالنظام بكفاءة عالية وموفرة للطاقة تصل إلى 0.99 عامل طاقة
- يدعم التبديل السريع لوحدات HFSM و MPPT
- يمكن إجبارها على التشغيل بالضغط على مفتاح البطارية عندما تعمل البطارية فقط
- يكتشف إشارات BLVD و LLVD ويكتشف إشارات البطارية وفصل حلقة التحميل
- SPD متكامل لتوفير حماية موثوقة لمنافذ الطاقة والمراقبة والاتصالات
- يكتشف الإشارات الحالية للبطاريات والأحمال ومدخلات الطاقة الأخرى
- تتيح مراقبة البطاريات وإدارتها صيانة البطاريات الاحتياطية جيدًا
- أولوية الإدارة: الطاقة الشمسية ، الشبكة ، البطارية ، DG
سيناريوهات
- نظام هجين شمسي / ديزل / شبكي
المواصفات العامة
| نظام | الأبعاد (العرض × العمق × الارتفاع) | 483 مم × 400 مم × 312 مم |
| وزن | 28 كجم | |
| وضع التثبيت | في رف مقاس 19 بوصة | |
| وضع الكابلات | من أعلى اليمين واليسار | |
| نمط الصيانة | من الأمام | |
| إدخال | مدخلات التيار المتردد | 200-277 / 346-480 فولت تيار متردد ، ثلاث مراحل ، 50/60 هرتز ، بحد أقصى.20 أ |
| إدخال DC1 | -40 Vdc إلى -60 Vdc ، كحد أقصى.200 أ | |
| مدخلات الطاقة الشمسية | 100 فولت تيار مستمر -430 فولت تيار مستمر ، كحد أقصى.15Ax2 | |
| انتاج | | الجهد االكهربى | -42 Vdc إلى -58 Vdc (نموذجي: -48 Vdc) |
| الاهلية | المعدل الأقصى.200 أ | |
| سولار ماكس.100 أ | ||
| توزيع الإخراج | فرع البطارية | 2x200 قاطع |
| فرع LLVD | 2x80 A MCB ، 2x63 A MCB | |
| فرع بوليفارد | 1x63 A MCB ، 4x32 A MCB ، 1x16 A MCB | |
| حماية الطفرة | مدخلات التيار المتردد | غير متاح |
| خرج DC | 20 كيلو أمبير (8/20 µs) | |
| بيئة | درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية (الحمل يحتاج إلى خفض إلى 80٪ عند +45 درجة مئوية إلى +65 درجة مئوية ، يمكن أن يبدأ النظام من -40 درجة مئوية إلى -33 درجة مئوية دون تلف) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +70 درجة مئوية | |
| الرطوبة النسبية للتشغيل | 5٪ إلى 95٪ (بدون تكاثف) | |
| ارتفاع | 0 إلى 2000 م (1 درجة مئوية لكل 200 م درجة حرارة تنخفض من 2000 إلى 4000 م) |
ملاحظة: MPPT: أقصى تتبع باور بوينت ؛HFSM: وحدة تبديل التردد العالي
